Overzicht

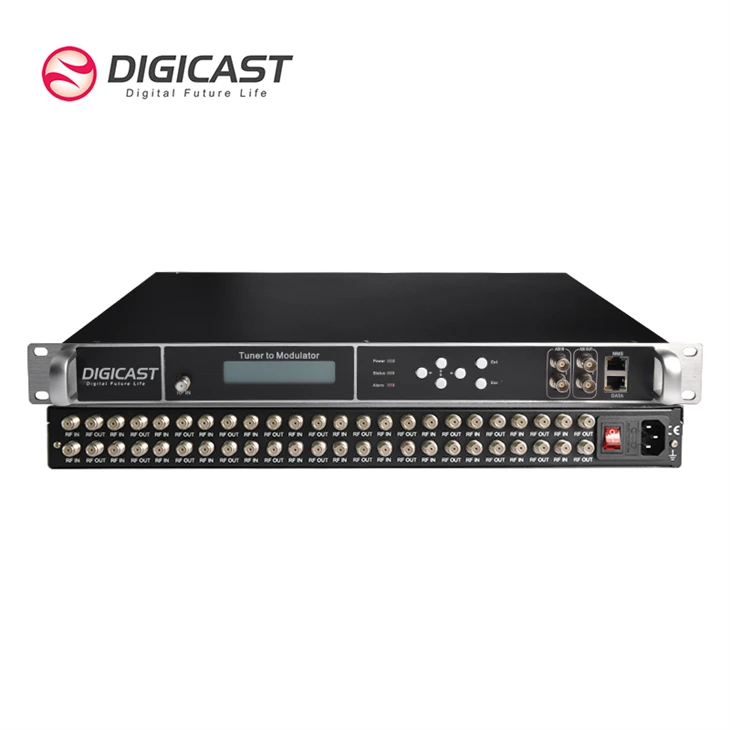

DMB‑24E Meerkanaals FTA-tuner naar RF-uitzendtransmodulator is een geïntegreerde eenheid met hoge dichtheid voor kopstations voor digitale uitzendingen, die demodulatie en modulatie combineert in één enkel chassis. Het accepteert maximaal 24 FTA-tuneringangen en zet deze om in 4, 8 of 16 niet-aangrenzende RF-draaggolfuitgangen met ingebouwde multiplexing. Het apparaat verwerkt ook 128× MPTS/SPTS UDP/IP-streams als invoer en levert 1× MPTS plus 127× SPTS via UDP/RTP via de DATA-poort, terwijl het re-multiplexing van transportstromen mogelijk maakt via 2 ASI-ingangen.
Dit platform van de volgende generatie maakt de conversie van RF-programmasignalen naar alternatieve RF-standaarden en op IP gebaseerde transportstromen mogelijk. Het wordt beheerd via een intuïtieve webinterface en vereenvoudigt de distributie van alle programmabronnen naar een lokale RF-infrastructuur.
Functies:
Flexibele invoeropties – Er zijn meerdere configuraties beschikbaar op basis van signaalbronselectie:
Configuratie 1: Ondersteunt maximaal 24 FTA (free-to-air) tuneringangen.
Configuratie 2: Twee typen tuners gecombineerd met HDMI-ingang – bijv. 8× DVB‑S/S2 + 8× DVB‑T/T2 + 8× HDMI.
Configuratie 3: Type enkele tuner met HDMI-ingang – bijv. 12× DVB‑S/S2 + 8× HDMI.
Bediening en bewaking – Het apparaat is voorzien van een kleuren-LCD-voorpaneel voor eenvoudige installatie, realtime kanaalmonitoring, firmwareverificatie en opzoeken van IP-adressen zonder dat een computer nodig is. Volledig systeembeheer is ook toegankelijk via een webgebaseerde interface.
Professionele tv-functies – Ondersteunt PCR-correctie (Program Clock Reference) en PCR-intervalaanpassing, evenals toewijzing van Logical Channel Number (LCN).
Multi-Carrier RF-uitgang – Configureerbaar als 4, 8 of 16 dragers die voldoen aan de DVB-T-, ISDB-T-, ATSC- of DVB-C-standaarden, of als QAM DVB-C met 32 dragers, geselecteerd op basis van het vereiste aantal programmakanalen.
Sollicitatie
Populaire tags: isdb-tb modulator, China isdb-tb modulator fabrikanten, leveranciers, fabriek
Specificaties
FTA-tunersingang
DVB-T/T2-tuner
Frequentiebereik: 30 MHz-1000 MHz
Bandbreedte: 6 MHz, 7 MHz, 8 MHz
Niveau: -87 ~ -20dBm
Sterrenbeeld: QPSK, 16QAM, 64QAM, 256QAM (alleen DVB-T2)
FEC-demodulatie: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Bewakingsinterval: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
DVB-C-tuner
Ingangsfrequentiebereik: 110 ~ 862MHz
DVB-C (J83.A, J83.C,GEEN bijlage B)
Vervoerder: Bijlage A,Bijlage C
Sterrenbeeld (QAM): 16, 32, 64, 128, 256, 64/256
Bandbreedte (MHz): 8, 6
Symboolsnelheid (Mbaud): 5-7, 4,2-5,3
Tunerinterface: connector F-vrouwelijk type
ATSC-tuner
Frequentiebereik: 50–860 MHz
Belangrijkste referentiespecificatie: ATSC A/53
Ingangsniveau: -34 tot +40 dBmV
Sterrenbeeld: 8-VSB
Bandbreedte: 6 MHz
Modulatie RF-uitgangsoptie
Modulatie (4/8*RF DVB-T/ASTC/ISDB-T of 16/32 DVB-C voor optie)
Connector: 1 poort, F-Type, 75Ω
Uitgangsretourverlies: 14 dB
MER Groter dan of gelijk aan 40dB
RF-uitgangsniveau: -20 ~ 0dbm, stap van 0,1db
Aantal RF-kanalen: 4/8
Modulatiemodus: DVB-C, DVB-T, ATSC, ISDB-T, DTMB-optie
ISDB-T-modulatie
Kanaal: ISDB-T-frequentie
Frequentiebereik: 50-960 MHz, 1 Khz één stap
ISDB-T standaard ARIB STD-B31
Sterrenbeeld: DQPSK, QPSK, 16QAM, 64QAM
Bewakingsinterval: 1/32, 1/16, 1/8, 1/4
Transmissiemodus: 2K, 4K, 8K
Codesnelheid: 1/2, 3/4, 5/6, 7/8
Bandbreedte: 6 MHz
TS-bitsnelheid <21 Mbit/s
MER Groter dan of gelijk aan 40 dB
Multiplexen
Maximale PID-hertoewijzing 180 ingangen per kanaal
PID opnieuw toewijzen door automatisch of handmatig
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT-inzetstuk
Nauwkeurige PCR-aanpassing
Max. aantal: 4 of 8 mux voor RF en 1 Mux voor 1*MPTS
ASI-I/O
DVB-ASI: 2 * ASI-ingang en 2*ASI-uitgang, één voor back-up, 75Ω, BNC, 188 bytes
MPEG-2: TS via DVB-ASI (EN 50083-9)
ASI Selecteerbaar uit: spiegel van één MPTS
IP I/O-streamuitvoer
IP-I/O
RJ45-poort: 100/1000M GbE-poort, 1*DATA-poort gebruikt voor invoer en uitvoer
IP-uitgang: 1*MPTS & 127*SPTS UDP/RTP IP-uitgang (4*RF uit)
8*MPTS&512*SPTS wanneer 8*RF uit
IP-ingang: 128*MPTS/SPTS UDP/IP
TS over UDP, unicast en multicast-streaming TS over IP
Systeem
Configuratie-interface: web-gebaseerd
Upgrade op afstand: via netwerk
Connector: RJ45, 10/100M Ethernet-interface
