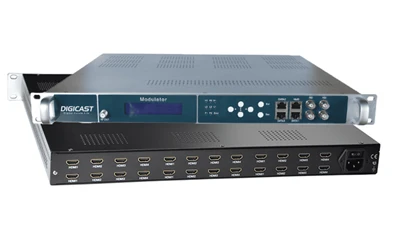

DMB-9581E Encoder/modulator is een 1U geïntegreerde eenheid voor rackmontage die H.264-videocodering, multiplexing en RF-modulatie combineert in één chassis. Het accepteert configureerbare HDMI-ingangen (8, 12, 16, 20 of 24 kanalen), samen met IP-streams en 2 ASI-ingangen, en zet deze om in RF-uitgangen die voldoen aan de DVB-C-, DVB-T-, ISDB-T- of ATSC-standaarden, werkend over het frequentiebereik van 50-960 MHz. Het apparaat biedt ook 2 ASI-poorten en 1 IP-poort voor het uitvoeren van transportstromen.

Functies:

Alles-in-Eén geïntegreerde encoder, modulator en multiplexer – Naast HDMI-ingangen ondersteunt het apparaat 128× MPTS/SPTS-streams via UDP/IP en 2× ASI-ingangen. RF-uitvoer kan vanuit elke bron worden gegenereerd: HDMI, IP of ASI. Het apparaat biedt ook IP-uitgangen, waaronder 127× SPTS over IP (UDP/RTP), 1–8× MPTS en 2× onafhankelijke ASI-uitgangen. RF-uitvoer kan worden geconfigureerd als 4/8/16× RF-draaggolven voor DVB-T/ATSC-T/ISDB-T/Tb/DTMB, of 16/32× RF-draaggolven voor DVB-C. (Opmerking: ISDB-T RF-uitvoer is beperkt tot 1× ASI-invoer en ondersteunt alleen de 2K-modus; 4K en 8K worden niet ondersteund.)

Brede signaalbroncompatibiliteit – Ondersteunt hybride ingangsconfiguraties zoals HDMI + tuner (DVB‑S2/C/T2/ISDB‑T/ATSC), bijvoorbeeld 16× HDMI + 8× programmeerbare-frequentietuners.

Flexibele frequentietoewijzing – Biedt 768 MHz bruikbare bandbreedte, waardoor dynamische toewijzing van frequentiepunten binnen dit bereik mogelijk is (indien geconfigureerd voor 16× RF-uitgangen).

Configuratieopties voor meerdere dragers – Beschikbaar in versies die 4/8/16 dragers voor DVB‑T/C/ATSC/ISDB‑T ondersteunen, of 32× QAM dragers voor DVB‑C, geselecteerd op basis van het vereiste aantal programmakanalen.

Sollicitatie

Veelzijdige digitale tv- en CATV-uitzendplatforms – Lever IP-gebaseerde en HDMI-programmabronnen aan alle televisies via de bestaande coaxkabelinfrastructuur. Upgrade uw analoge head-endsystemen naadloos naar een uitgebreide digitale televisie-oplossing. Geschikt voor een breed scala aan omgevingen, waaronder bedrijfskantoren, hotels, onderwijscampussen, zorginstellingen, restaurants en andere openbare locaties. Compatibel met digitale tv-zenders voor draadloze uitzendingstoepassingen. Een kosteneffectieve oplossing voor het distribueren van digitale televisiesignalen.

Veelgestelde vragen

DMB-9581E Encoder/modulator is een geïntegreerde coderings-, multiplex- en modulatie-eenheid gehuisvest in een standaard 1U rack-gemonteerd chassis. Het ondersteunt 8/12/16/20/24 HDMI-ingangen, samen met IP-streams en 2 ASI-ingangen, en zet deze om in RF-uitgangen die voldoen aan de DVB-C-, DVB-T-, ISDB-T- of ATSC-standaarden, met een frequentiebereik van 50-960 MHz. Het apparaat is tevens uitgerust met 2 ASI-poorten en 1 IP-poort voor Transport Stream (TS)-uitvoer.

Belangrijkste kenmerken

Alles-in-één-integratie: Combineert H.264-codering, multiplexing van programmastromen en RF-modulatie in één behuizing.

Invoer via meerdere bronnen:Accepteert gemengde signalen van HDMI-, IP- (netwerkstreams) en ASI-bronnen.

Multi-standaard RF-uitvoer:Configureerbaar voor DVB-C (kabel), DVB-T (terrestrisch), ISDB-T of ATSC-uitzendstandaarden.

Basisband TS-uitgang:Biedt zowel ASI- als IP-poorten voor TS-uitvoer, waardoor signaalopname, monitoring of herverdeling mogelijk is.

Typische toepassingen

TV-headendsystemen voor hotels, ziekenhuizen, campussen, winkelcentra, enz.

Kabel-tv (CATV) of digitale terrestrische tv (DTT)-headends.

Coderings- en modulatieplatforms voor omroepen en operators.

Invoeging van lokale inhoud (bijvoorbeeld promotievideo's, bewakingsfeeds) in bestaande kabeltelevisienetwerken.

Technische voordelen

Integratie met hoge dichtheid bespaart rackruimte.

Ondersteuning voor invoer met hoge capaciteit (tot 24 HDMI-kanalen).

Groot RF-uitvoerbereik (50-960 MHz), aanpasbaar aan verschillende nationale frequentieplannen.

IP/ASI-basisbanduitgangen voor eenvoudige koppeling met IP-netwerken of oudere ASI-systemen.

Dit apparaat dient als een belangrijke geïntegreerde oplossing in digitale tv-headendsystemen voor signaalverwerving, codering, multiplexing en modulatie.

Populaire tags: tv-modulatorzender, China tv-modulatorzenderfabrikanten, leveranciers, fabriek

Technische specificaties

Videospecificaties

Videocompressie: MPEG-4 AVC/H.264

Video-ingangen: Versie 1: 4/8/12/16/20/24*HDMI voor optie

Versie 2: HDMI+Tuner Gemengde ingang

De invoerresolutie:

1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,

1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i

De uitvoerresolutie(Maximaal 1080P bij 60 FPS):

1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P

Bit-snelheid: 1 ~ 13 Mbps, CBR/VBR

GOP-structuur: IPPPP (P-frame voor aanpassing, zonder B-frame)

Audiospecificaties

Codering: MPEG-1 Laag 2

Bemonsteringsfrequentie: 48 kHz

Resolutie: 24-bits

Bit--snelheid: 64 kbps, 128 Kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps

Audioversterking: 0-255

Ingangen en uitgangen

ASI-invoer/uitvoer

Kanaal: 2*ASI (onafhankelijke) ingang en 2*ASI-uitgang

Interface: BNC, 75 ohm

Signaalniveau 200-800 mVp-p

Pakketlengte: 188 bytes

Maximale bit-snelheid: per poort Minder dan of gelijk aan 100 Mbps

Packet-modus: Byte-modus

IP-invoer en -uitvoer

RJ45-poort, 100/1000M GigE-poort

Gelijktijdige uitvoer met 127*SPTS + 1*MPTS (4*RF-uitvoer)/ 8*MPTS (8*RF / 16*RF DVB-C-uitvoer)

TS via RTP, UDP unicast en multicast-streaming

Configureerbare pakketgrootte (2-7)x188Bytes

Nulpakket filteren

Totale bitsnelheid: 1-200 Mbps (moet hoger zijn dan de coderingsbitsnelheid)

Modulatie (4/8/16*RF DVB-T/ATSC/ISDB-T of 16/32 DVB-C uit voor optie)

Connector: 1 poort, F-Type, 75Ω

Uitgangsretourverlies: 14 dB

MER Groter dan of gelijk aan 40dB

RF-uitgangsniveau: -20 ~ 0dbm, stap van 0,1db

Aantal RF-kanalen: 4/8/16

Modulatiemodus: DVB-C, DVB-T, ATSC, ISDB-T, DTMB-optie

DVB-T-modulatie

Kanaal: DVB-T aangrenzende frequenties

Modulatienorm: EN300744

Frequentiebereik: 50-960 MHz, 1 kHz één stap

Modulatienorm: EN300744

Bandbreedte: 6M, 7M, 8M

FFT-modus: 2K, 8K

Sterrenbeeld: QPSK, 16QAM, 64QAM

Bewakingsinterval 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

TS-bitsnelheid < 31 Mbit/s

ATSC-T-modulatie

Kanaal: 8VSB aangrenzende frequenties

Sterrenbeeld: 8VSB

Frequentiebereik: 50-960 MHz, 1 kHz één stap

Sterrenbeeld: 8VSB

TS-bitsnelheid<19 Mbit/s

MER Groter dan of gelijk aan 40 dB

DVB-C-modulatie (16 of 32 DVB-C-uit-optie)

16* DVB-C-uitvoermodulatie

Kanaal: 16*DVB-C aangrenzende frequentie RF uit

Frequentiebereik: 50 ~ 960 MHz, 1 Khz één stap

Bandbreedtebereik 192 MHz tussen startfrequentie en eindfrequentie, stel 16 frequenties in binnen het bandbreedtebereik van 192 MHz

230

MER Groter dan of gelijk aan 40 dB

symboolsnelheid: 5~7Mbaud

totale aanpassing van het uitgangsniveau -35~-5dBm in stappen van 0,1 dB

DVB-C Standaard J83.A (DVB-C, J83.B, J83.C)

Sterrenbeeld (QAM): 16,32,64,128, 256

Vervoerder	Bijlage A	Bijlage B		Bijlage C
Sterrenbeeld (QAM)	16,32,64,128, 256	64	256	64/256
Bandbreedte (Mhz)	8	6	6	6
Symboolsnelheid (Mbaud)	5-7	5.057	5.361	4.2-5.3

32* DVB-C-uitvoermodulatie

Kanaal:32*DVB-C niet-aangrenzende frequentie RF uit

Frequentiebereik:96~864MHz, 1Khz één stap

bandbreedtebereik 768 MHz, frequentiepunten kunnen flexibel worden gebruikt binnen het bandbreedtebereik

MER Groter dan of gelijk aan 40 dB

symboolsnelheid: 5~7Mbaud

totale aanpassing van het uitgangsniveau -35~-5dBm in stappen van 0,1 dB

DVB-C Standaard J83.A (DVB-C, J83.B, J83.C)

Vervoerder	Bijlage A	Bijlage B		Bijlage C
Sterrenbeeld (QAM)	16,32,64,128, 256	64	256	64/256
Bandbreedte (Mhz)	8	6	6	6
Symboolsnelheid (Mbaud)	5-7	5.057	5.361	4.2-5.3
