Overzicht

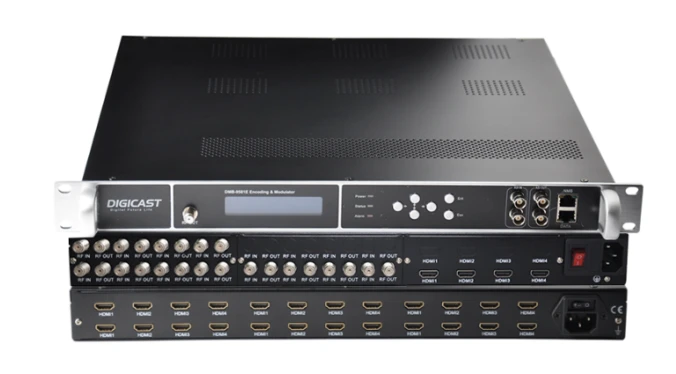

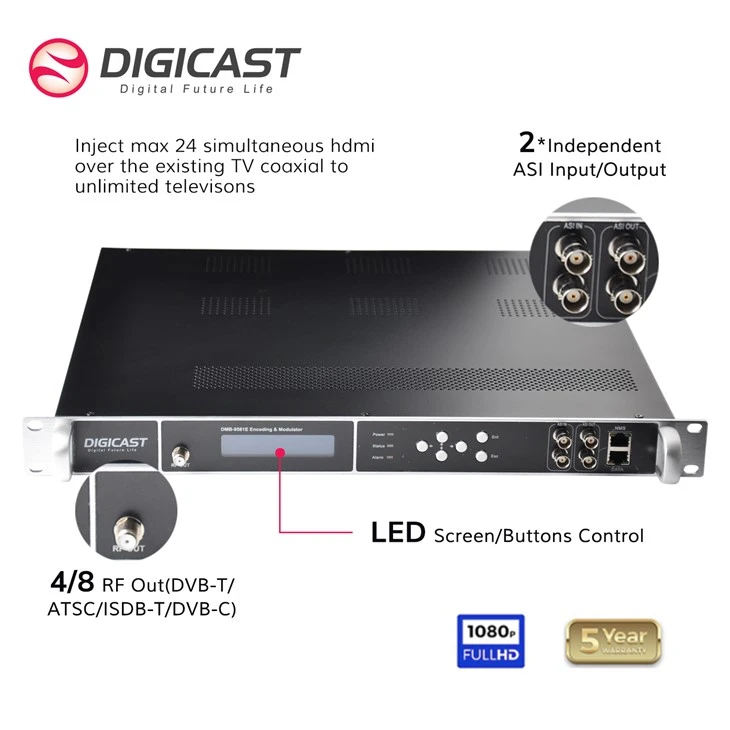

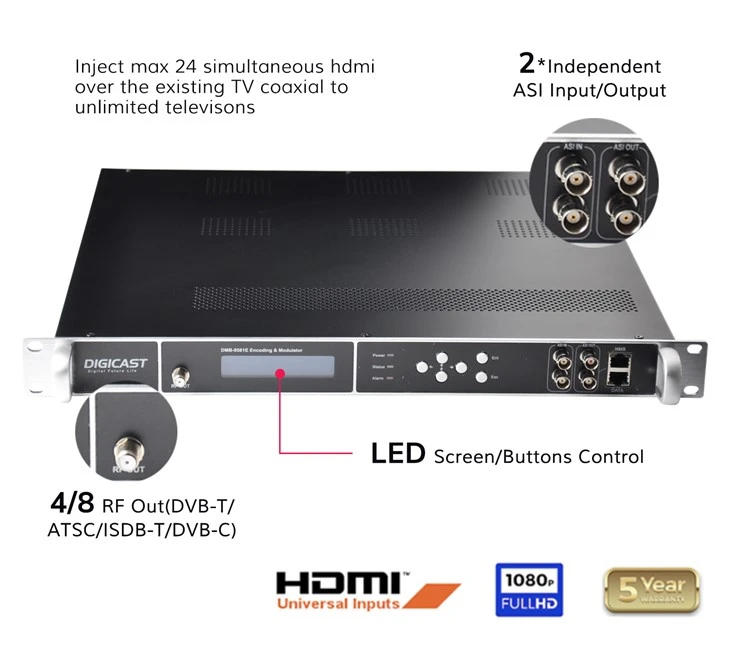

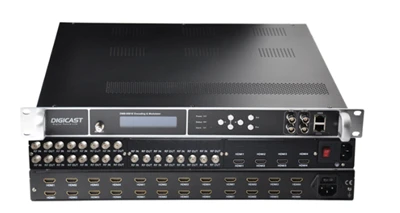

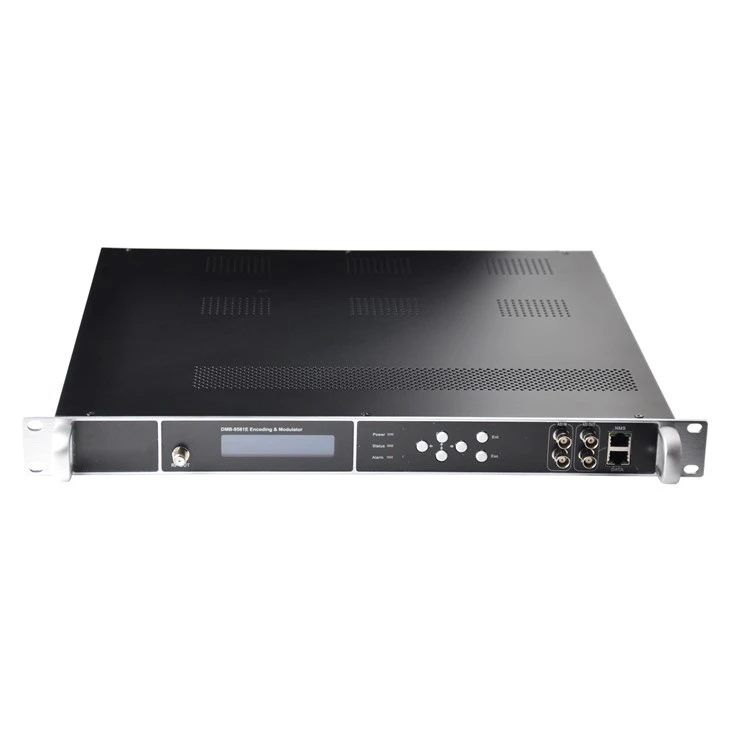

DMB-9581E Encoder/modulator is een uniforme 1U-rekmontage-eenheid die MPEG-4/AVC H.264-codering, multiplexing en modulatie in één enkel chassis omvat. Het apparaat verwerkt 8/12/16/20/24 HDMI-ingangen, IP-streams en 2 ASI-ingangen en converteert deze naar RF-uitgangen die voldoen aan de DVB-C-, DVB-T-, ISDB-T- of ATSC-standaarden over de 50-960 MHz-band. Het bevat ook 2 ASI-interfaces en 1 IP-poort voor het leveren van Transport Stream-uitgangen.
Functies:
Encoder & Modulator & Multiplexer ALLES IN ÉÉN---niet alleen hdmi-ingang, ondersteunt ook 128*MPTS/SPTS UDP/IP+2*ASI-ingang,RF-uitgang kan vanaf HDMI,IP,ASI elke bron, IP-uitgang 127*SPTS over IP(UDP/RTP),1/8*MPTS, 2*ASI(onafhankelijk) uit, RF-uitgang met 4/8/16*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB of 16/32*RF DVB-C voor optie.( wanneer ISDB-T RF-uitvoer alleen 1*ASI-invoer, ISDB-T-uitvoer alleen 2K-modus, ondersteunt geen 4K en 8K)
Compatibel met een groot aantal signaalbronnen ---Gemengde HDMI+Tuner(DVB-SS2/C/TT2/ISDB-T/ATSC)-ingang, bijvoorbeeld 16 HDMI+8*Tuners (frequentie)
Flexibel gebruik van frequentiepunten--bandbreedtebereik 768 Mhz, frequentiepunten kunnen flexibel worden gebruikt binnen het bandbreedtebereik (wanneer 16*RF uit)
Multi-Versieoptie voor providers---4/8/16 DVB-T/C/ATSC/ISDB-T out of 32 QAM DVB-C out optie overeenkomstig de hoeveelheid programmakanalen.
Sollicitatie
Diverse DTV/CATV-uitzendsystemen
Verdeel de IP-bron en HDMI-programmabron naar alle tv's via bestaande tv-coax
Upgrade al uw analoge Head-einden naar een digitale tv-oplossing
Onderneming, hotel, campus, ziekenhuis, restaurant, openbare plaats enz
Werkt met digitale tv-zenders bij draadloze tv-uitzendingen
Goedkope digitale tv-distributie
Veelgestelde vragen
Minimale bestelhoeveelheid (MOQ)
Omdat we een divers productportfolio produceren, verschilt de MOQ per product. Het wordt beïnvloed door de beschikbaarheid van materialen, de productiewaarde, het productieschema, de status van lopende bestellingen en de voorraadniveaus. Bepaalde producten zijn verkrijgbaar met een MOQ van één eenheid, terwijl andere mogelijk minimumvereisten van meer dan 1.000 eenheden hebben. Voor nauwkeurige en bijgewerkte MOQ-details kunt u contact opnemen met ons verkoopteam.
Fabrieksdetails
Onze productiefaciliteit is geregistreerd alsHangzhou Dtvane Tech Co., Ltd., gelegen aan Binkang Road in het Binjiang-district, Hangzhou, China.
Wat is een hoofdeinde?
Een kopstation is de centrale ontvangst- en verwerkingseenheid in een televisiedistributiesysteem. Het verzamelt tv-signalen van externe bronnen (zoals satelliet-, terrestrische of kabelfeeds) en zet deze om in een gestandaardiseerd formaat dat geschikt is voor distributie naar televisies in individuele kamers. Een conventioneel hoofdeinde omvat doorgaans antennes (satelliet/terrestrisch) en signaalverwerkingsapparatuur die binnenkomende signalen demoduleert, decodeert en opnieuw moduleert voor levering.
Broadcast-headend versus IPTV-headend
A uitgezonden kopstation distribueert tv-signalen via eencoaxiaal kabelnetwerkbinnen een gebouw.
EenIPTV-hoofdeinde levert tv-kanalen alsmulticast IP-streamsruim eenlokaal netwerk (LAN).
Als u al over een coaxiale infrastructuur beschikt en liever niet upgradet naar een IP-gebaseerd systeem, is een broadcast-headend de juiste keuze. Als u een IP-netwerk implementeert of uitbreidt, wordt een IPTV-headend aanbevolen. Sommige faciliteiten gebruiken beide systemen om verschillende kanaaltypen te distribueren, hoewel het een kosteneffectieve aanpak is om er één te selecteren op basis van uw bestaande infrastructuur en vereisten.
Bronnen van tv-kanalen
TV-kanalen zijn doorgaans afkomstig van satellietschotels, terrestrische antennes of feeds van kabel-tv-operators. Het is ook mogelijk om kanalen van internetstreams, IP-camera's, computers of andere op het netwerk aangesloten apparatuur in het kopstationsysteem te integreren.
Populaire tags: h.264 rf modulator coverter, China h.264 rf modulator coverter fabrikanten, leveranciers, fabriek
Technische specificaties
Videospecificaties
Videocompressie: MPEG-4 AVC/H.264
Video-ingangen: Versie 1: 4/8/12/16/20/24*HDMI voor optie
Versie 2: HDMI+Tuner Gemengde ingang
De invoerresolutie:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
De uitvoerresolutie(Maximaal 1080P bij 60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Bit-snelheid: 1 ~ 13 Mbps, CBR/VBR
GOP-structuur: IPPPP (P-frame voor aanpassing, zonder B-frame)
Audiospecificaties
Codering: MPEG-1 Laag 2
Bemonsteringsfrequentie: 48 kHz
Resolutie: 24-bits
Bit--snelheid: 64 kbps, 128 Kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps
Audioversterking: 0-255
Ingangen en uitgangen
ASI-invoer/uitvoer
Kanaal: 2*ASI (onafhankelijke) ingang en 2*ASI-uitgang
Interface: BNC, 75 ohm
Signaalniveau 200-800 mVp-p
Pakketlengte: 188 bytes
Maximale bit-snelheid: per poort Minder dan of gelijk aan 100 Mbps
Packet-modus: Byte-modus
IP-invoer en -uitvoer
RJ45-poort, 100/1000M GigE-poort
Gelijktijdige uitvoer met 127*SPTS + 1*MPTS (4*RF-uitvoer)/ 8*MPTS (8*RF / 16*RF DVB-C-uitvoer)
TS via RTP, UDP unicast en multicast-streaming
Configureerbare pakketgrootte (2-7)x188Bytes
Nulpakket filteren
Totale bitsnelheid: 1-200 Mbps (moet hoger zijn dan de coderingsbitsnelheid)
Modulatie (4/8/16*RF DVB-T/ATSC/ISDB-T of 16/32 DVB-C uit voor optie)
Connector: 1 poort, F-Type, 75Ω
Uitgangsretourverlies: 14 dB
MER Groter dan of gelijk aan 40dB
RF-uitgangsniveau: -20 ~ 0dbm, stap van 0,1db
Aantal RF-kanalen: 4/8/16
Modulatiemodus: DVB-C, DVB-T, ATSC, ISDB-T, DTMB-optie
DVB-T-modulatie
Kanaal: DVB-T aangrenzende frequenties
Modulatienorm: EN300744
Frequentiebereik: 50-960 MHz, 1 kHz één stap
Modulatienorm: EN300744
Bandbreedte: 6M, 7M, 8M
FFT-modus: 2K, 8K
Sterrenbeeld: QPSK, 16QAM, 64QAM
Bewakingsinterval 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS-bitsnelheid < 31 Mbit/s
ATSC-T-modulatie
Kanaal: 8VSB aangrenzende frequenties
Sterrenbeeld: 8VSB
Frequentiebereik: 50-960 MHz, 1 kHz één stap
Sterrenbeeld: 8VSB
TS-bitsnelheid<19 Mbit/s
MER Groter dan of gelijk aan 40 dB
DVB-C-modulatie (16 of 32 DVB-C-uit-optie)
16* DVB-C-uitvoermodulatie
Kanaal: 16*DVB-C aangrenzende frequentie RF uit
Frequentiebereik: 50 ~ 960 MHz, 1 Khz één stap
Bandbreedtebereik 192 MHz tussen startfrequentie en eindfrequentie, stel 16 frequenties in binnen het bandbreedtebereik van 192 MHz
MER Groter dan of gelijk aan 40 dB
symboolsnelheid: 5~7Mbaud
totale aanpassing van het uitgangsniveau -35~-5dBm in stappen van 0,1 dB
DVB-C Standaard J83.A (DVB-C, J83.B, J83.C)
Sterrenbeeld (QAM): 16,32,64,128, 256
|
Vervoerder |
Bijlage A |
Bijlage B |
Bijlage C |
|
|
Sterrenbeeld (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandbreedte (Mhz) |
8 |
6 |
6 |
6 |
|
Symboolsnelheid (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C-uitvoermodulatie
Kanaal:32*DVB-C niet-aangrenzende frequentie RF uit
Frequentiebereik:96~864MHz, 1Khz één stap
bandbreedtebereik 768 MHz, frequentiepunten kunnen flexibel worden gebruikt binnen het bandbreedtebereik
MER Groter dan of gelijk aan 40 dB
symboolsnelheid: 5~7Mbaud
totale aanpassing van het uitgangsniveau -35~-5dBm in stappen van 0,1 dB
DVB-C Standaard J83.A (DVB-C, J83.B, J83.C)
|
Vervoerder |
Bijlage A |
Bijlage B |
Bijlage C |
|
|
Sterrenbeeld (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandbreedte (Mhz) |
8 |
6 |
6 |
6 |
|
Symboolsnelheid (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T-modulatie
Kanaal: ISDB-T-frequentie
wanneer ISDB-T RF-uitvoer alleen 1*ASI-invoer,
Frequentiebereik: 50-960 MHz, 1 Khz één stap
ISDB-T Standaard ARIB STD-B31
Sterrenbeeld: DQPSK, QPSK, 16QAM, 64QAM
Bewakingsinterval: 1/32, 1/16, 1/8, 1/4
Transmissiemodus: 2K,4K,8K (wanneer 4*ISDB-T uit, modus ondersteunt alleen 2*K, wanneer 8/16*ISDB-T uit, ondersteuning voor 2K,4K,8K-optie)
Codetarief: 1/2, 3/4, 5/6, 7/8
Bandbreedte: 6 MHz
TS-bitsnelheid <21 Mbit/s
MER Groter dan of gelijk aan 40 dB
DTMB-standaard GB20600-2006
Sterrenbeeld: 4QAM, 16QAM, 32QAM, 64QAM
Codesnelheid: 0,4, 0,6, 0,8
Bewakingsinterval: 420, 595, 945 IONEN
Systeembeheer
Connector: 1*RJ-45, 10/100 Base-T-interface.
Frontpaneel en webbrowser via Ethernet-interface
Fysiek en kracht
Spanning: 100 tot 120/200 tot 240 V AC ±10%; 50/60 Hz
Verbruik: 60W
Bedrijfstemperatuur: 0 ~ 45 graden
Opslagtemperatuur: -20 ~ 80 graden
Relatieve vochtigheid: 10%~90% (niet-condenserend)
Afmetingen: 482 mm (B) × 380 (D) mm × 45 mm (H) (19 inch, 1RU)
Gewicht: 9,6 KG
